細長且兼?zhèn)涓邉傂?，進一步提高光學系統的性能。機身防塵、防液體，在惡劣的環境中都可以穩定工作的安全光幕傳感器SF4D正式登場

內部單元的小型化，留有充足的余量。

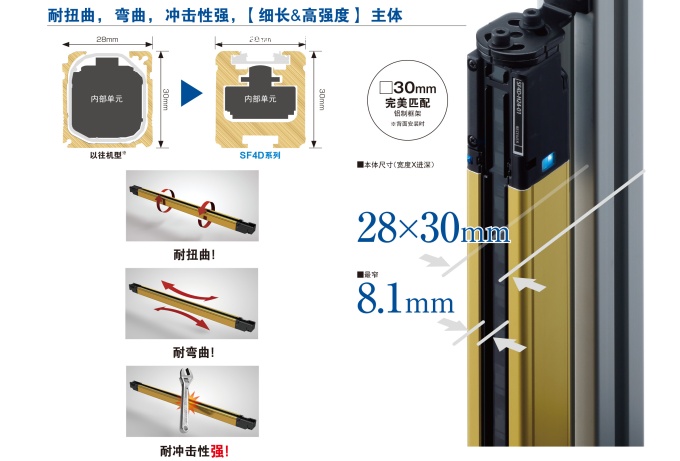

通過徹底的小型化，重新定義了內部單元。在進一步提高性能的同時，將內部單元的體積比傳統方式的體積降低了60%，成功實現小型化。在最優化空間結構的同時，不改變外形尺寸的情況下，實現超高強度。在保持了設備安裝和接線的互換性的同時獲得高強度。

※SF4B系列Ver.2（不含牢固型SF4B-□G□<V2>）

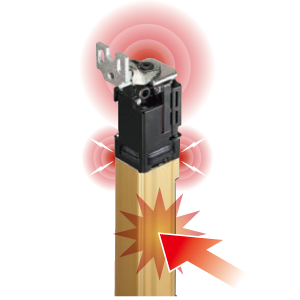

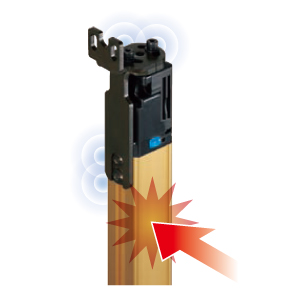

全新的安裝支架結構。不僅僅強化了支架本身的剛性強度，也通過改良安裝到安全光幕本體上的安裝方式，大幅度提升安裝部位的強度。也為您備有無死角支架和可以直接扣在鋁制框架上的支架，進一步方便您使用。

SF4B-G用 互換安裝支架 MS-SFD-4BG	光軸調整安裝支架 M5×2個夾緊型：MS-SFD-1-5 M6×1個夾緊型：MS-SFD-1-6 M8×1個夾緊型：MS-SFD-1-8	無死角 光軸調整安裝支架 MS-SFD-3-6

投光元件的高性能化

大幅提升投光性能。防塵、防污能力高，有助于延長維護、清理期限。

元件單位偏差的極細化 本公司將獨家的元件排列技術應用到安全光幕傳感器上。降低投光元件和受光元件由于安裝所造成的偏差和個體差異造成的質量偏差。 全新設計投光元件的配置結構 有效地將投光元件的光量投射到透鏡中。最大化利用投光元件中的光能，根據開口角度實現最合適的配光特性。

還有這些優點！

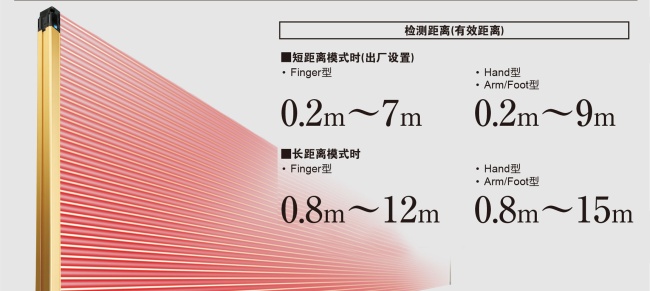

「細長＆高強度」+「超高性能的全新光學系統」能夠更加容易匹配超長的光軸！

強化調整超長光軸時【扭曲】或者【彎曲】的強度，進一步優化了投光元件，配光特性，排列配置，再加上超高性能的全新光學系統，終于實現了光軸調整的簡單化。
此外，還裝備有輔助光軸調整的【程序指示燈】或者通過數值顯示入光充裕度【數字指示燈】，進一步優化縮短光軸調整的時間

IP67、IP65(IEC)
NEMA Type13(NEMA 250)

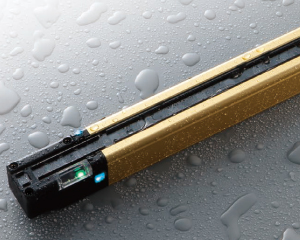

SF4D系列、適用IP67、IP65(IEC)。更是以NEMA Type13(NEMA 250)※1為標準。不僅防水，還防止冷卻劑等液體※2的侵入，完美的保護內部。 ※1: NEMA(National Electrical Manufacturers Association：美國電器制造商協會的標準、NEMA 250「Enclosure for Electrical Equipment(1,000V Maximum)」規定的非防爆用容器當中的Type13為標準。 Type13：主要使用條件滿足屋內的圍墻以下條件。 ?防止偶然性的接觸到內部部件。 ?防塵。防止空氣中的浮塵類進入。 ?預防水以及非腐蝕性的潤滑劑飛濺，沾染到等。 ※2: 在有切削油飛濺等環境下使用時，有可能因?yàn)橛皖惖奶砑游锏仍斐闪踊?。請事前確認對所使用的切削油的耐性

從設計階段的安全距離計算，到安裝，接線，再到擴展。
追加性能提升，功能性設計的作業。

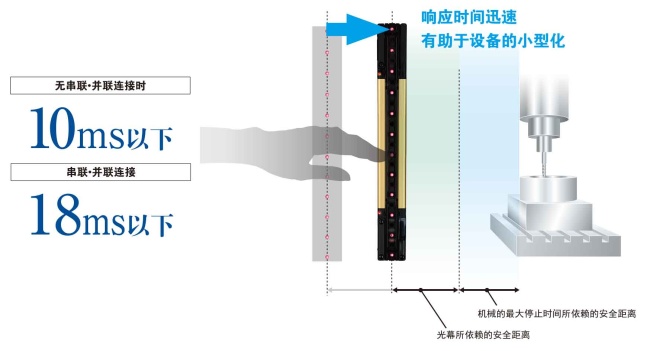

SF4D系列的控制輸出(OSSD1、OSSD2)的OFF響應時間，實現了10ms以下的業界最高等級^※。(無串聯、并聯連接時）。有助于[串聯、并聯連接時18ms以下]設備的小型化。
※截止到2017年8月本公司的調查數據。

有關光軸的響應時間，請參考控制輸出(OSSD1、OSSD2)的OFF響應時間。

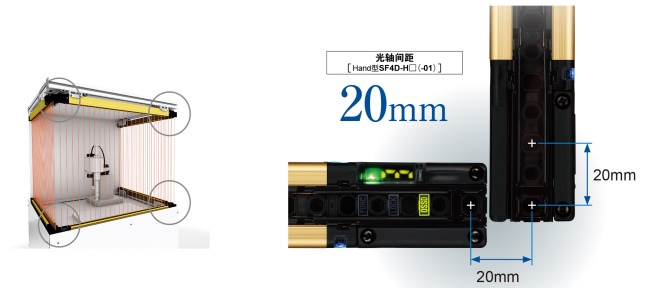

繼承了以往機型SF4B系列的無死角設計。
L字型的配置或者U字型的配置，光軸間距不變^※，實現安全距離計算的簡單化。
※不含F(xiàn)inger型SF4D-F□(-01)

繼承以往機型廣受好評的前置電纜。將安全光幕傳感器本體安裝到設備上也可以將電纜拆下。發生斷線時更加易于更換。

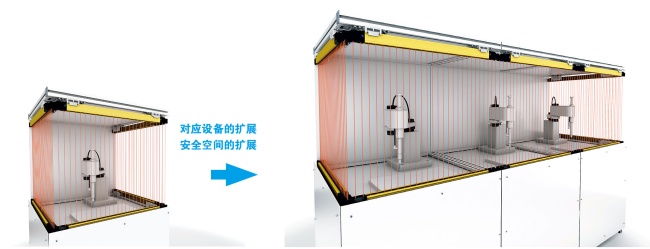

最多可串聯連接5臺。（主傳感器1臺+子傳感器4臺）
最多可將光軸擴展到256軸。在進行設備擴展，檢測寬度（防護高度）擴大時，在一個系統中執行保護多個位置，提高便利性。

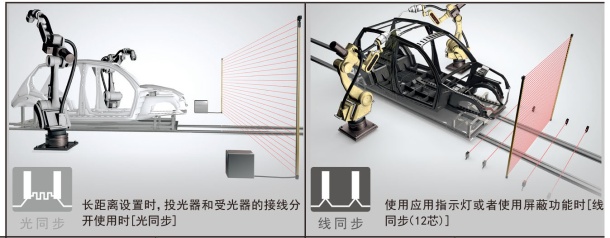

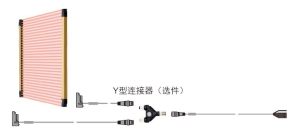

在安全光幕傳感器選購、施工時，從基本構成到提高操作性的安全構成，可根據客戶的需求來選擇合適的同步方式和電纜。

可通過「穩定入光指示燈」以及「數字指示燈」顯示受光充裕度。設備安裝時可實現恰當?shù)墓廨S調整和施工品質的管理。
此外，感應面的污損或者松動等造成光軸偏移時，也可以通過指示燈進行確認，可以靈活應用到作業檢查和防護維護作業上。
※進行光同步設置時，僅受光器亮燈。

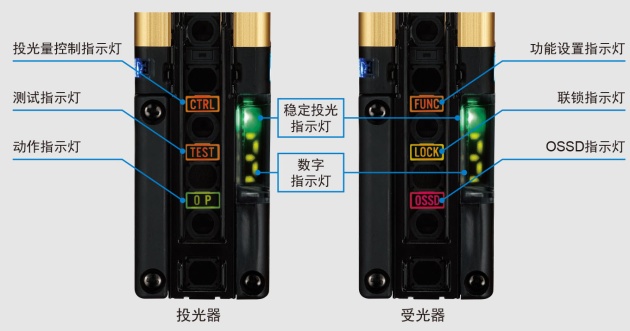

還有其他的！ 特有的顯示功能 以穩定受光顯示為主，搭載了各種通知顯示?？紤]到便于可視性，光軸上配置有OSSD指示燈，聯鎖指示燈，功能設置指示燈等

不僅是日常設備的運作，從施工到維護，搭載了作業時所需的應用指示燈。通過2個功能的切換，支持相關作業。

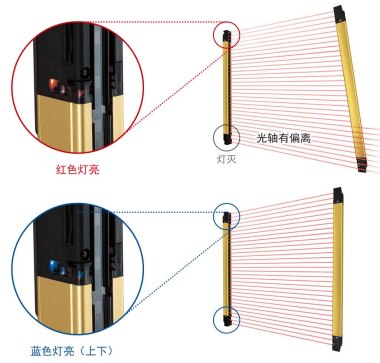

光軸調整模式 通過上下兩個模塊的顏色顯示光軸是否已經對齊。正面，側面均具有很高的辨識性，在長距離設置時也無需擔心誤認。 上下光軸對齊時:所有的程序指示燈亮起藍燈 僅是單側光軸對齊時:僅對齊光軸亮起紅燈 上下光軸未能對齊時:所有的指示燈滅 ※進行光同步設置時，僅受光器亮燈。

簡單介紹一下！

可以使用光軸調整器在完成之前進行調整！

使用選購的光軸調整器「SF-LAT-2N」可以調整激光頭照射光軸
因?yàn)槭褂酶呻姵厥皆O(shè)備，可在接通電源前進行調整，節省作業時間。

應用指示燈模式

通過外部信號可點亮綠色、紅色、橙色三種顏色。用于指示作業或者顯示設備的工作狀態。

【特記】

[穩定受光指示燈]＝[有充裕的光量]？

在將光幕安裝到裝置上或確認工作中的光幕是否正常時，現場可以靈活利用[穩定受光指示燈]。
但是，即使[穩定受光指示燈]亮起，都無法判斷是否已經接近[不穩定受光狀態]或者光量是否[充足]。
SF4D系列，不僅顯示[穩定][不穩定]，也使用數字值顯示[充裕度]。通過[數值管理]保證在充裕度高的狀態下穩定工作。設備工作時，有可能因?yàn)橛挽F等造成受光量降低，如通過數值指示燈進行確認，可了解安全光幕傳感器的受光充裕度，及時進行清理。

※1:SF4D-□-01除外。 ※2:僅限SF4D-□-01。

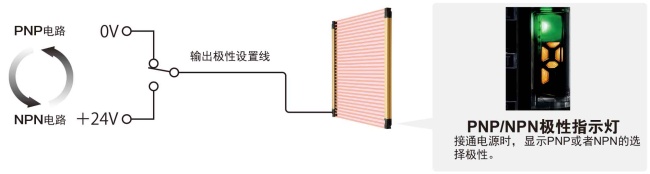

PNP／NPN的兩極性對應 SF4D系列的1種型號支持PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器的調換，正極接地的工廠，設備向國外轉移等，一種型號即可對應全球的各種控制電路。

配線簡單切換極性

輸出極性設置線連接到OV上，PNP輸出，與+24V連接時，切換到向NPN輸出。
